工作原理
若用戶所需氮氣指標大于99.99%時，在HTN制氮設備的基礎。本系列產品采用碳載催化劑脫氧，不需消耗氫氣源。碳與氮氣中的余氧反應生成二氧化碳，再采用變壓吸附工藝除去二氧化碳和水，經過濾后得到高純度氮氣。高純度氮氣技術指標可達O?≤3PPm，H?≤4PPm，露點≤-60℃。

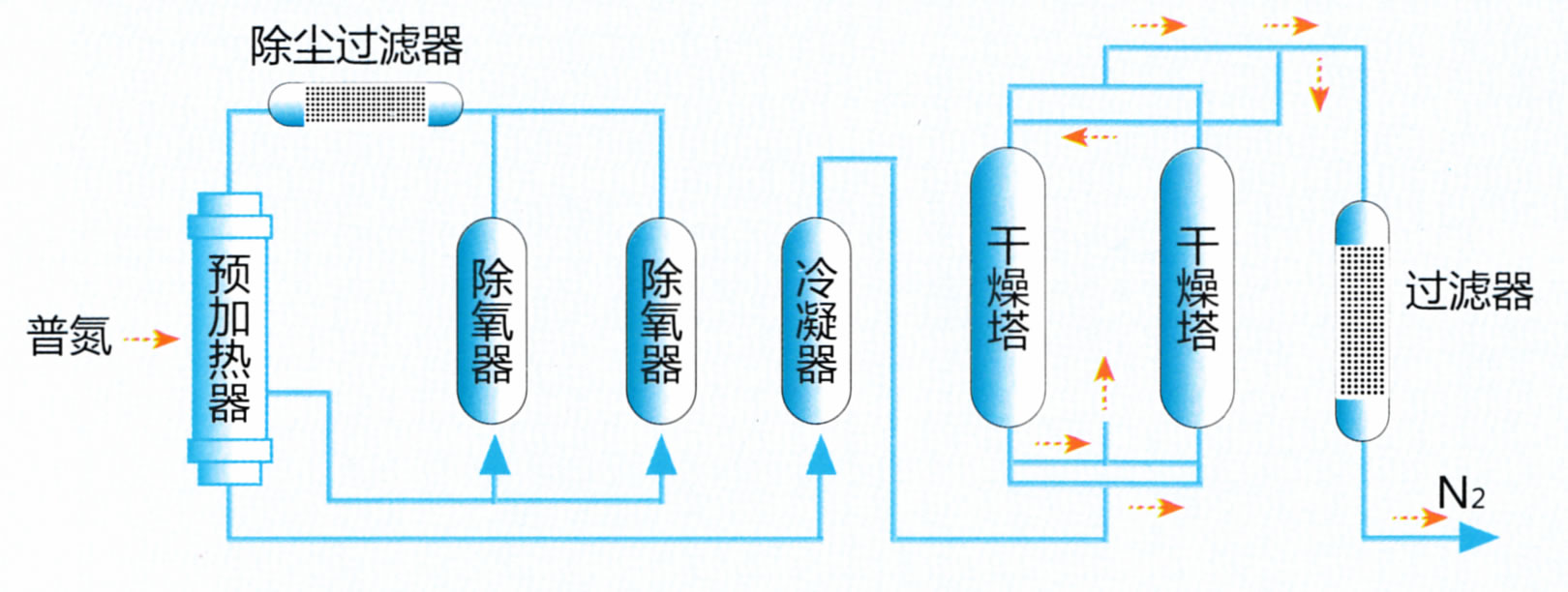

碳載純化流程示意圖
技術指標：
氮氣產量：10~1000Nm3/h
氣體純度：≥99.9995%
露點：-60℃~-70℃
氧含量：≤5.0ppm
適用范圍：不含氫，適用于對氧、氫有嚴格要求的工藝。
HTH碳載型氮氣純化系列裝置參數表
|
型號/規格 |
額定處理氣量(Nm3/h) |
有效產氣量(Nm3/h) |
催化劑 (kgt/h) |
冷卻水 (t/h) |
裝機 功率 |
使用 功率 |
|
HTC-10 |
11.5 |
10 |
22 |
0.75 |
1.3 |
0.7 |
|
HTC-20 |
23.0 |
20 |
45 |
0.9 |
2.5 |
1.4 |
|
HTC-30 |
35.0 |
30 |
65 |
1.2 |
4.0 |
2.1 |
|
HTC-40 |
46.0 |
40 |
90 |
1.5 |
5.0 |
2.8 |
|
HTC-50 |
57.0 |
50 |
110 |
1.65 |
6.5 |
3.5 |
|
HTC-80 |
91.0 |
80 |
180 |
1.8 |
10.0 |
5.5 |
|
HTC-100 |
115.0 |
100 |
225 |
1.95 |
13.0 |
7.0 |
|
HTC-120 |
135.0 |
120 |
265 |
2.0 |
15.0 |
8.6 |
|
HTC-150 |
170.0 |
150 |
340 |
2.1 |
17.0 |
9.5 |
|
HTC-180 |
200.0 |
180 |
395 |
2.25 |
21.0 |
12.0 |
|
HTC-200 |
230.0 |
200 |
450 |
2.3 |
26.0 |
13.5 |
|
HTC-230 |
260.0 |
230 |
505 |
2.5 |
30.0 |
15.5 |
|
HTC-250 |
285.0 |
250 |
550 |
2.7 |
32.5 |
17.5 |
|
HTC-300 |
345.0 |
300 |
660 |
3.1 |
39.0 |
21.0 |
|
HTC-350 |
400.0 |
350 |
770 |
3.3 |
45.0 |
25.0 |
|
HTC-400 |
460.0 |
400 |
880 |
3.5 |
52.0 |
28.0 |
|
HTC-450 |
515.0 |
450 |
960 |
3.8 |
58.0 |
32.0 |
|
HTC-500 |
570.0 |
500 |
990 |
4.3 |
65.0 |
35.0 |
|
HTC-600 |
680.0 |
600 |
1100 |
4.8 |
78.0 |
43.0 |
|
HTC-700 |
790.0 |
700 |
1120 |
5.0 |
90.0 |
50.0 |
|
HTC-800 |
880.0 |
800 |
1280 |
5.3 |
103.0 |
58.0 |
