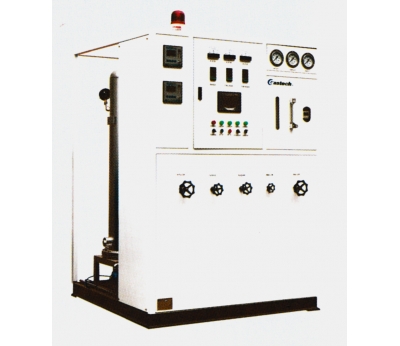

加氫型氮氣純化裝置

全國服務熱線：13927447355

工作原理

   若用戶所需氮氣指標大于99.99%時，在HTN制氮設備的基礎上應配置純化設備。經變壓吸附(PSA)系統制得的原料氮氣（≤2%的殘氧）與少量氫氣混合后，在填裝有催化劑的反應器中殘氧與氫反應生成水蒸氣，反應方程式為2H2+O2→2H2O+熱，隨后經過后冷卻器，使大部分水蒸氣冷凝下來，并經過高效水分離器或冷干機除去大部分冷凝水，然后進入吸附式干燥器，使產品氣露點最低達到-70℃，產品氣純度通過分析儀連續進行在線監測。

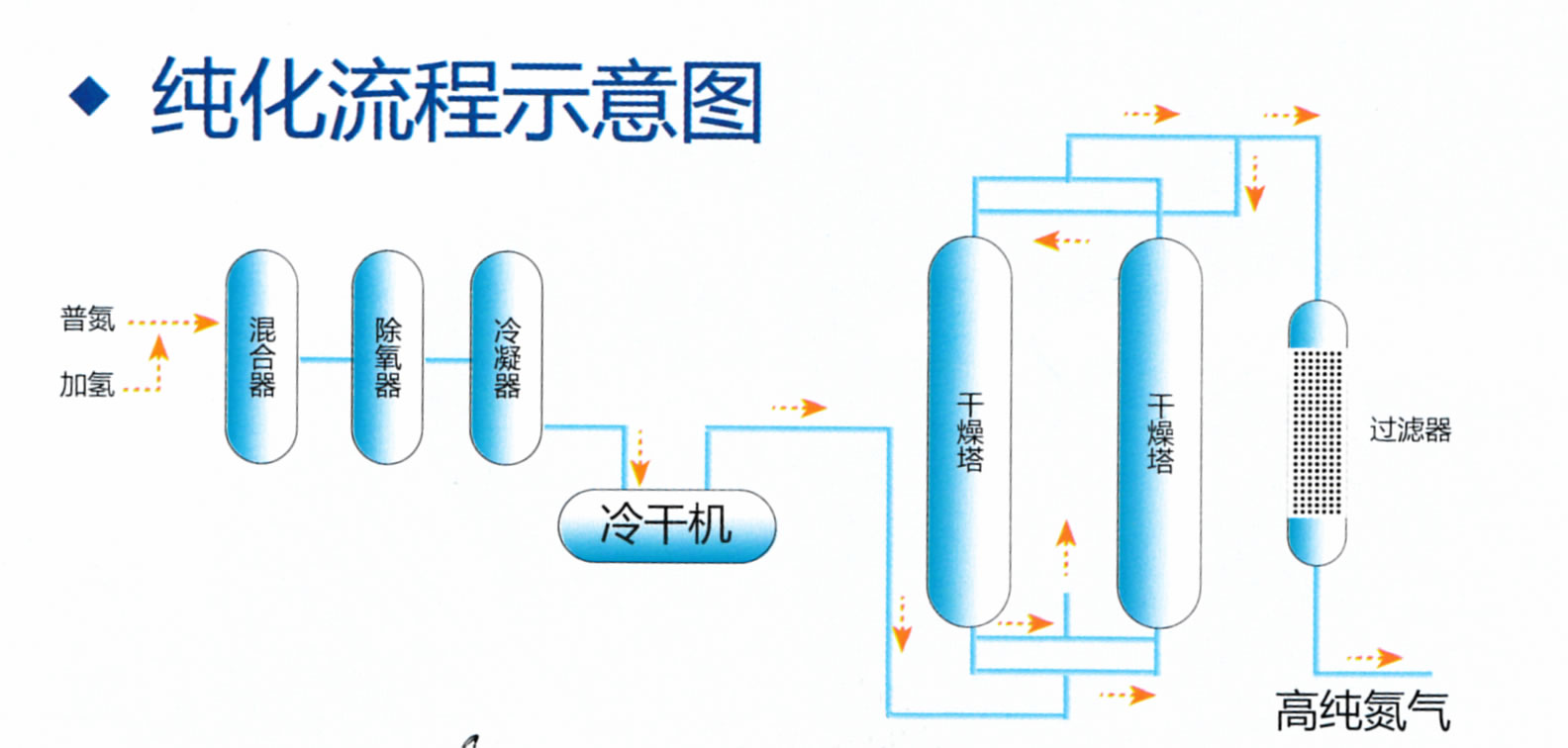

純化流程示意圖



技術指標

  氮氣產量：10~1000Nm3/h

  氮氣純度：≥99.9995%

  露點：-60℃~-70℃

  氧含量：≤5.0ppm

  使用范圍：特別適用需要氮、氫氣，如半導體、熱處理行業，即需要高純氮氣和適量氫氣，能使產品更光亮?？筛鶕?jù)客戶要求定制全自動加氫流程及氮氫自動配比混氣設備。

HTH加氫型氮氣純化裝置參數表

型號/規格

處理氣量(Nm3/h)

耗氫量

(Nm3/min)

冷卻水

(t/h)

裝機功率

HTH-10

11

0.22

0.5

0.4

HTH-20

22

0.5

0.6

0.6

HTH-30

33

0.73

0.8

0.8

HTH-40

45

1.0

1.0

1.0

HTH-60

65

1.5

1.1

1.25

HTH-80

88

2.0

1.2

1.35

HTH-100

110

2.2

1.3

1.5

HTH-150

165

3.3

1.4

1.7

HTH-180

190

4.0

1.5

2.2

HTH-200

220

4.5

1.5

2.5

HTH-300

330

6.6

2.1

3.1

HTH-400

450

9.0

2.4

3.7

HTH-500

550

11.0

2.9

4.5

HTH-600

650

13.3

3.2

5.8

HTH-800

880

18.0

3.5

8.0

HTH-1000

1100

22.5

4.8

9.7
